Döner Fırın Geometri Ölçüm Çözümleri
Döner fırınlar için kapsamlı ölçüm çözümleri: çevre ölçümüne ek olarak bandaj eksenel salgısı, taşıyıcı merdane mil sehimi ve büyük dişli eksenel salgısı ile radyal eksantrisitesi — tümü modüler MMD sistemimizle.
Fırın Geometrisi Neden Önemlidir
Döner fırınların doğru ölçümü, verimli operasyonları sürdürmek, plansız duruş sürelerini önlemek ve ekipman ömrünü uzatmak için gereklidir. Modüler MMD sistemimiz; çevre, bandaj eksenel salgısı, taşıyıcı merdane mil sehimi ve büyük dişli eksenel salgısı ile radyal eksantrisitesi için yüksek hassasiyetli ölçümler sunar — tek bir entegre platformdan.
Modüler Tasarım
Değiştirilebilir sensörler ve yükseltilebilir konfigürasyonlar — çevresel ölçümle başlayın, tam geometri analizine genişletin.
Yüksek Hassasiyet
2mm'den 40mm'ye kadar indüktif sensörlerle milimetre altı doğruluk, artı sehim için lazer distometre.
Kablosuz Bağlantı
Tesis sistemleriyle sorunsuz entegrasyon için gerçek zamanlı veri aktarımı ve uzaktan izleme özelliği.
Uzun Batarya Ömrü
Gömülü BMS'li 4 hücreli 3200 mAh Li-ion batarya, uzun saha çalışma süresi sağlar.
Geometri Ölçüm Kabiliyetleri
MMD sistemimiz, bakım ve hizalama kararları için eyleme dönüştürülebilir veriler sunan eksiksiz bir döner fırın geometri ölçüm yelpazesini destekler.
Çevresel Ölçüm
Enkodörlü ölçüm tekerleği, fırın gövdesi, bandaj veya taşıyıcı merdane yüzeyinde ilerleyerek her istasyonda çevreyi ve buradan türetilen çapı hassas şekilde hesaplar. Bu veriler bakım ve hizalama kararları için tekrarlanabilir temel geometri verisi sağlar.
- Ölçüm tekerleği çapı: 160 mm
- Enkodör çözünürlüğü: devir başına 5000 darbe
- Ölçüm çözünürlüğü: darbe başına 0,032 mm
- Güvenilir temassız devir senkronizasyonu
Salgı ve Sehim Ölçümü
Yüksek hassasiyetli indüktif sensörler; bandaj eksenel salgısını, taşıyıcı merdane mil sehimini ve büyük dişli eksenel salgısı ile radyal eksantrisitesini ölçer. Bu veriler, hizalama bozukluklarını, yük dağılımı sorunlarını ve aşınmayı maliyetli arızalara dönüşmeden önce tespit etmeye yardımcı olur.
- Çift kanal konfigürasyonu (CH1 / CH2)
- Eksenel ve radyal yer değiştirme tespiti
- Çözünürlük: 1–10 μm (sensöre bağlı)
- Gerçek zamanlı sinyal işleme
Uygun kullanım alanları

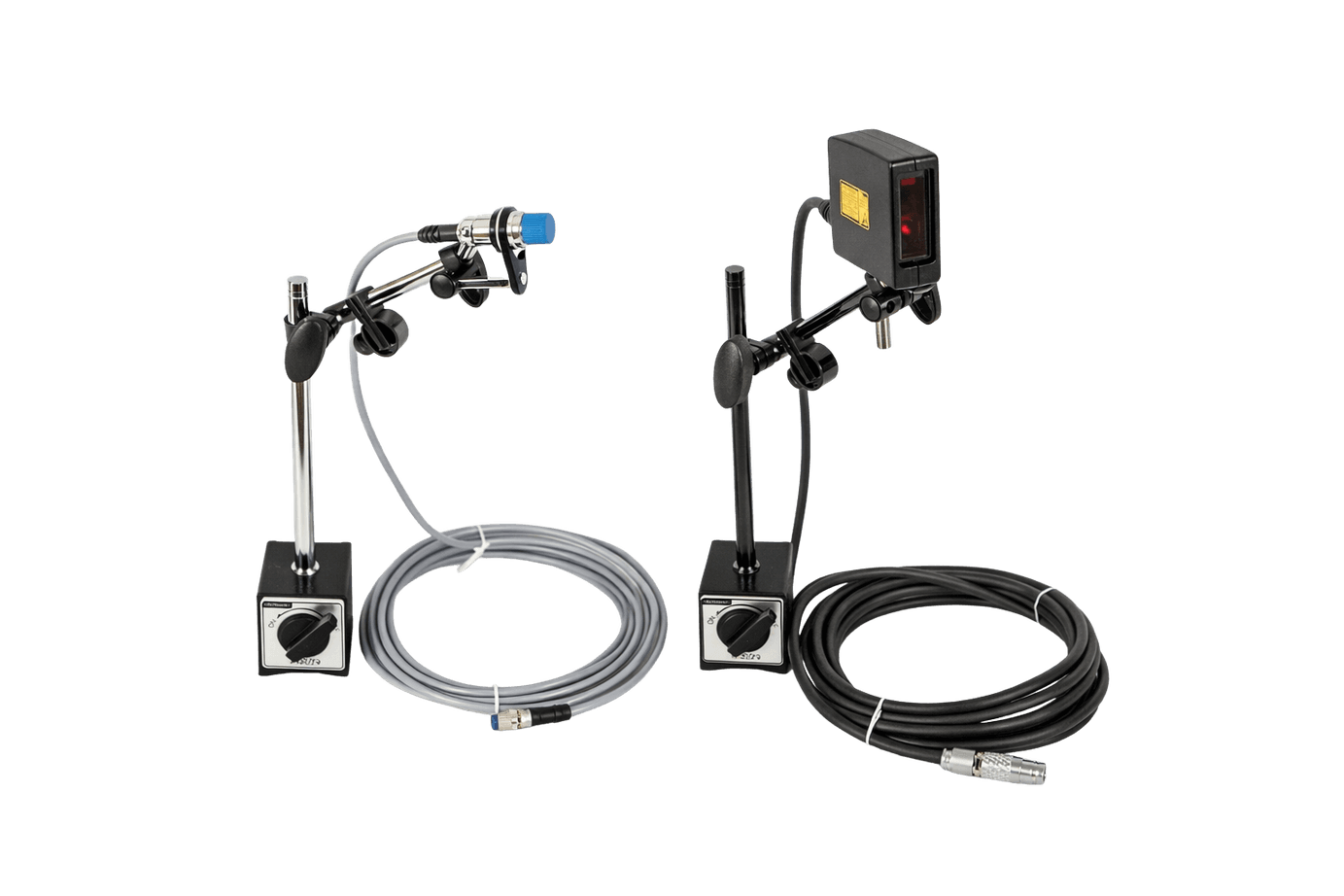

Lazer Mesafe Ölçümü
Temassız lazer mesafe sensörü, fiziksel sensör temasının mümkün olmadığı zorlu ortamlar için idealdir; yüksek tekrarlanabilirlikle yüzey yer değiştirmesini ölçer. Her istasyonda sehim ve salgı verilerini doğru şekilde yakalar.
- Çalışma aralığı: 60–210 mm
- Temassız yüzey yer değiştirme ölçümü
- Sehim ve salgının tekrarlanabilir tespiti
- PC yazılımı üzerinden gerçek zamanlı görselleştirme
Kullanım alanları
Hassas Sensörler ve Ekipmanlar
MMD ekosistemindeki her sensör zorlu endüstriyel ortamlar için tasarlanmıştır — ısıya dayanıklı, titreşime toleranslı ve tekrarlanabilir doğruluk için üretilmiştir.

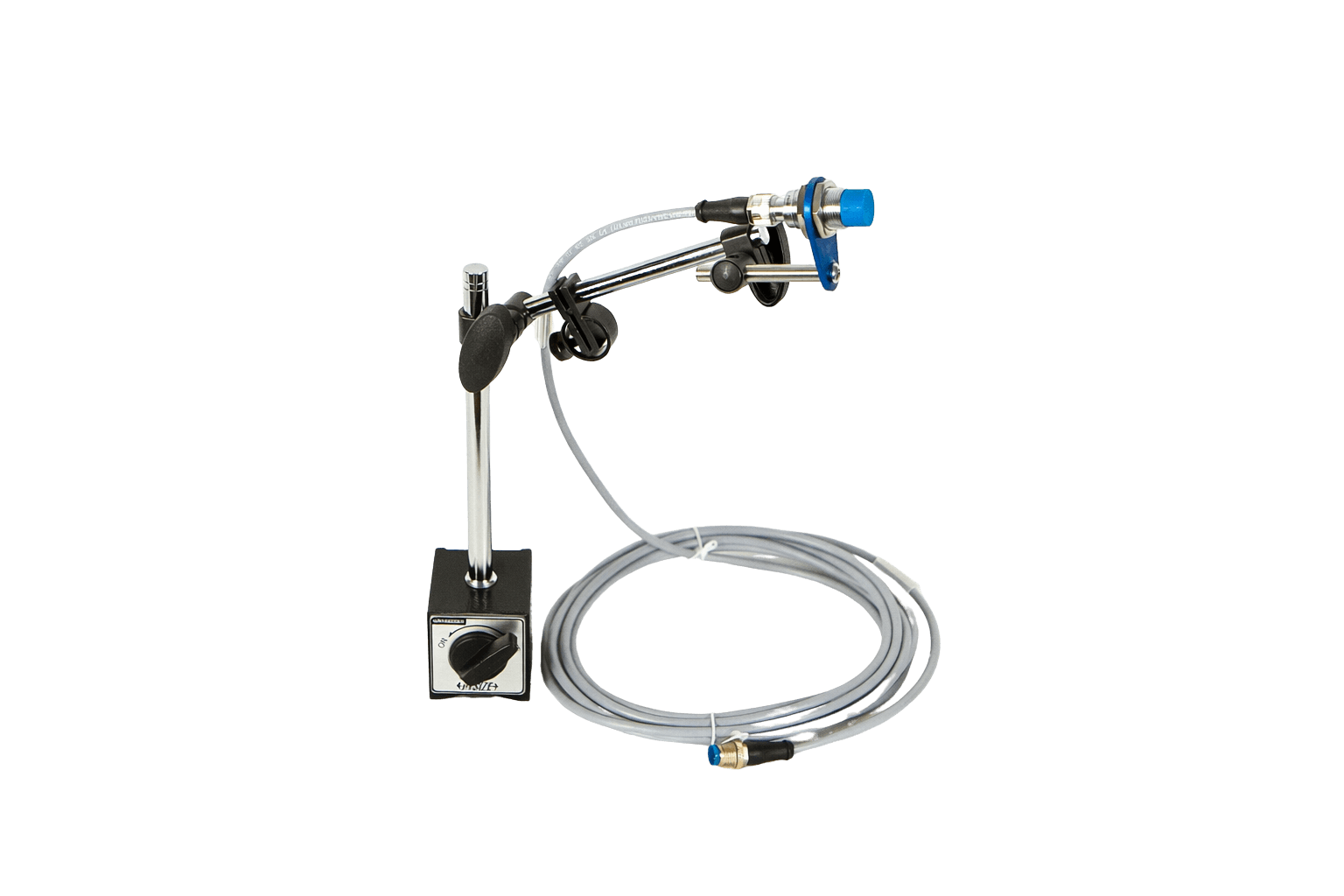

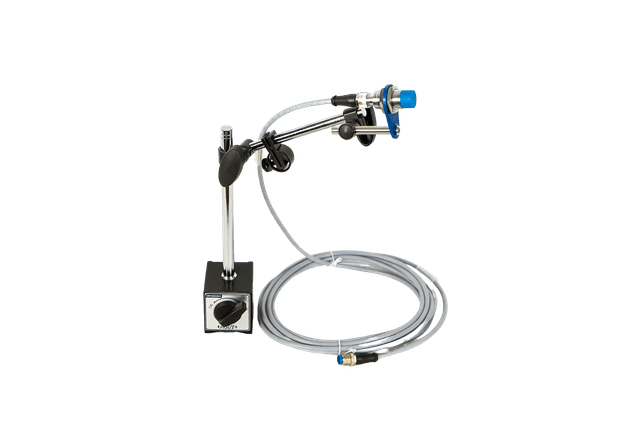

İndüktif Sensörler
Manyetik montaj standlarında bandaj eksenel salgısı, taşıyıcı merdane mil sehimi ve büyük dişli eksenel salgısı ile radyal eksantrisitesini ölçmek için 4 aralıkta (2–5mm, 0–10mm, 0–20mm, 0–40mm) yüksek hassasiyetli SICK IMA ve Baumer indüktif sensörler.

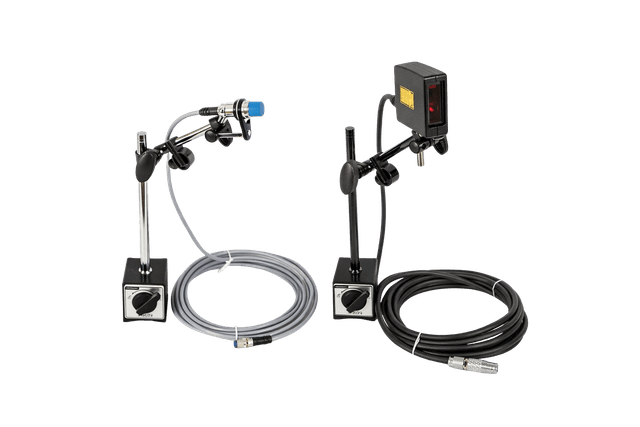

Lazer Distometre
Erişimin sınırlı olduğu noktalarda bandaj eksenel salgısı, taşıyıcı merdane mil sehimi ve büyük dişli eksenel salgısı ile radyal eksantrisitesini temassız ölçmek için 60–200mm aralıklı lazer tabanlı yer değiştirme sensörü.

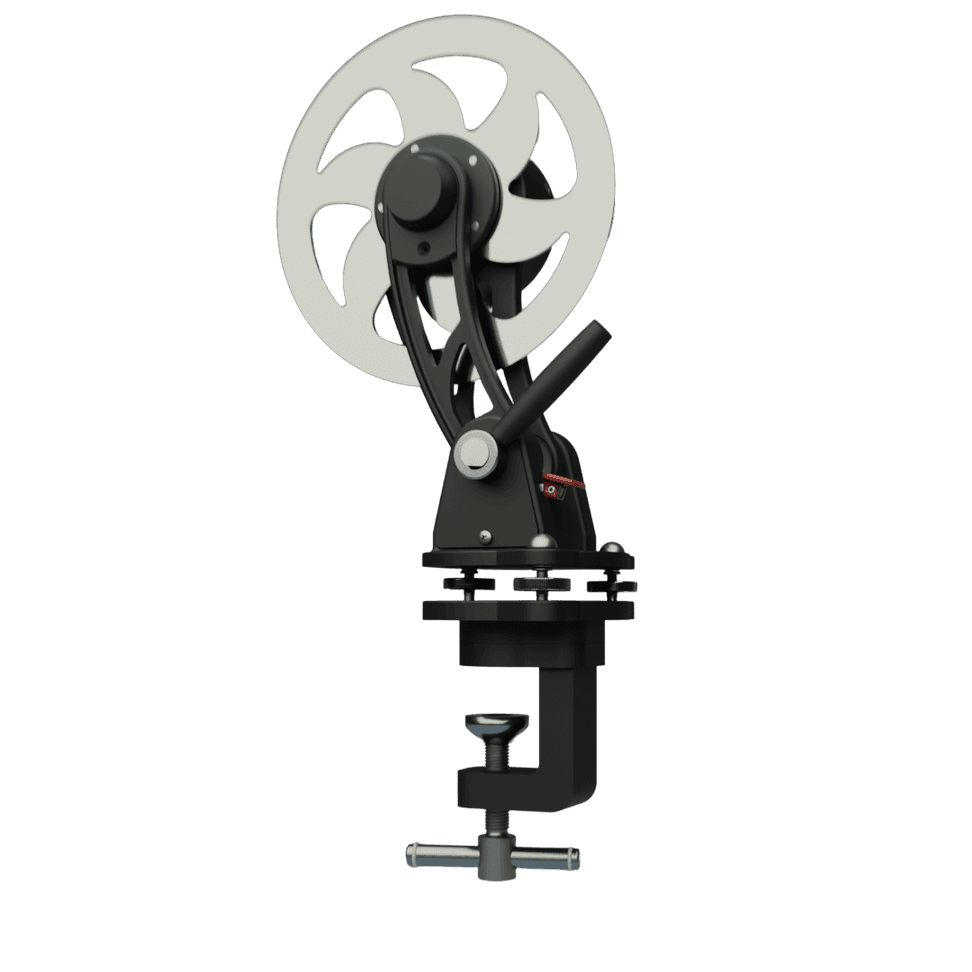

Ölçüm Tekerleği
Büyük, yavaş dönen silindirlerin çevresel ölçümü için tasarlanmış hassas enkodör tekerleği. Temas tabanlı ölçüm, tüm fırın istasyonlarında güvenilir çevre verileri sağlar.

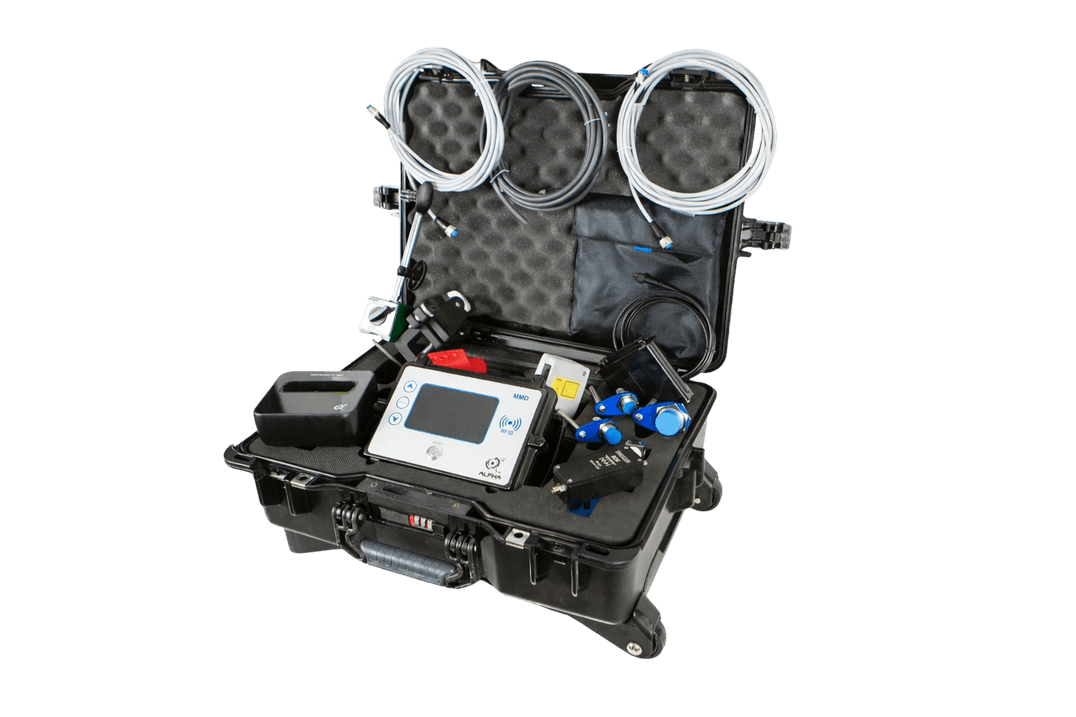

Eksiksiz Saha Sistemi
Her MMD kiti, kapsamlı saha ölçümü için gereken tüm araçlar, sensörler ve aksesuarlarla birlikte sağlam bir taşıma çantasında gönderilir. Konfigürasyonunuzu seçin — Çevresel, Gelişmiş veya Combo — ve ölçüme hazırsınız.
- 32-bit ARM Cortex-M4 çekirdekli ve 4.3" ekranlı MMD Kutusu
- Yapılandırılabilir sensör paketi (indüktif, lazer, tekerlek)
- Hassas dönüş takibi için patentli temassız tetik sensörü
- Sıcaklığa dayanıklı silikon mıknatıs bayraklar
- LED seviye göstergeli özel batarya şarj cihazı
- Gömülü BMS'li Li-ion batarya paketi
- USB ve 19VDC bağlantı
- Manyetik montaj donanımı ve kablolar

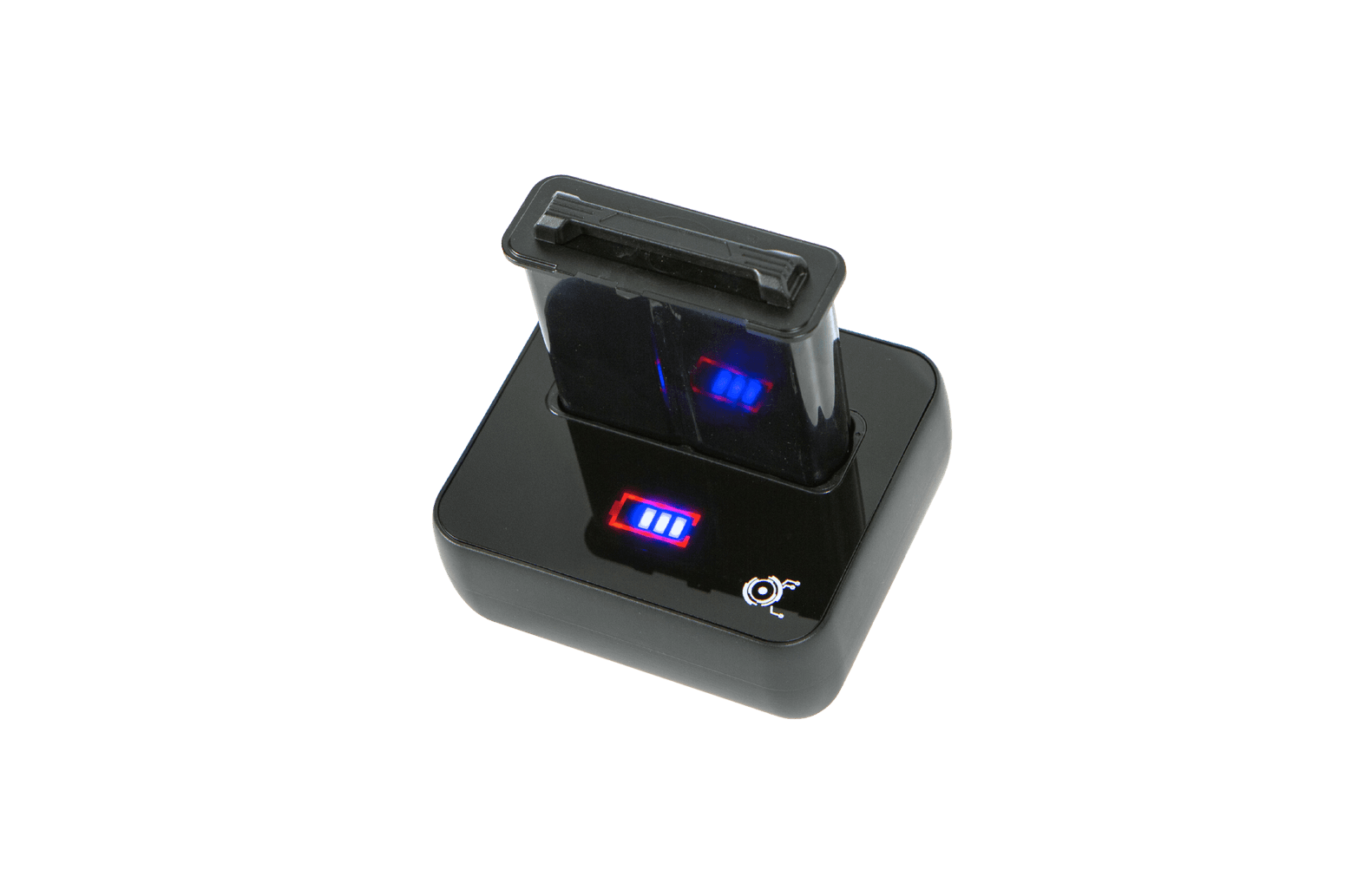

Batarya ve Bağlantı
Uzun saha kullanımı için tasarlanan MMD batarya sistemi, kesintisiz ölçüm seansları sağlar. LED göstergeli özel şarj cihazı, güç yönetimini basit ve güvenilir hale getirir.
CE & RoHS Sertifikalı
Tüm MMD cihazları Avrupa güvenlik ve çevre standartlarını karşılar.
Alpha Teknoloji Tasarımı
Ankara, Türkiye'den Ar-Ge odaklı çözümler — dünya çapında güvenilen.
Başlamaya Hazır mısınız?
Ölçüm ihtiyaçlarınıza uygun MMD konfigürasyonunu seçin. Sadece çevresel ölçüme mi yoksa tam geometri analizine mi ihtiyacınız var — sizin için doğru çözümümüz var.
